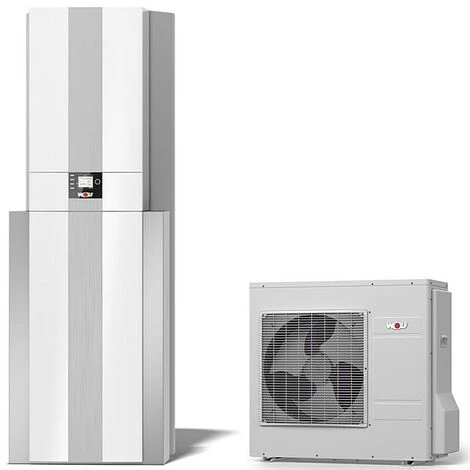

WOLF Wärmepumpencenter CHC-Split 07/300-50 Inklusive BWL-1S-07/230V, Warmwasserspeicher, Reihenpufferspeicher + Bedienmodul – 9146673

Eigenschaften

• Länge: 0.1
• Gewicht: 31.0
• Material: Kunststoff
• Farbe: Grau
• Kältemittel: R410
• CSR-Merkmale: Smart

WOLF Wärmepumpencenter CHC-Split 07/300-50 inklusive BWL-1S-07/230V + Warmwasserspeicher + Reihenpufferspeicher

Vorteile:

• Modularer Wärmeerzeuger (Fläche max. 0,6 m²)
• Komponenten in einer Einheit integriert
• Kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT
• Wärmepumpe BWL-1S in Splitbauweise, mit integriertem Elektro-Heizelement
• Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung
• EHPA-zertifiziert, SG-Ready
• WLAN-fähig über WOLF ISM
• Leiser Betrieb: Nachtmodus für zusätzliche Schallreduktion
• Kältemittel vorgefüllt: (R410A) für einfache Leitungslänge bis 12 m (max. 25 m möglich)
• Schallgedämmter Verdichter
• EC-Axialventilator: stufenlos drehzahlgeregelt, energiesparend, leistungsstark

Wärmepumpencenter bestehend aus:

• 280 l Warmwasserspeicher nach DIN4753 aus spezial-emailliertem Stahl S235JR mit 3,0 m²-Glattrohr-Wärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK)
• Befüll- und Entleerungshahn
• Tauchhülse
• inklusive Magnesium-Schutzanode
• 50l Pufferspeicher (Stahl S235JR) für Abtauenergie, PU-Hartschaum-wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie geschalten inklusive voreingestelltem Überströmventil, geeignet im Kühlbetrieb bis 18° C
• 9 mm EPDM-Schaum Edelstahlwellrohr-Verrohrungssets, (1.4404) mit Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage
• MAG 24 Liter, Max. Betriebsdruck 3 bar, nach DIN EN 13831
• inklusive Kappenventil für Heizung mit Absicherung gegen unbeabsichtigtes Schließen inklusive Entleerung gemäß DIN EN 12828
• Bedienmodul BM-2 inklusive Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5“ Farbdisplay mit Klartextanzeige

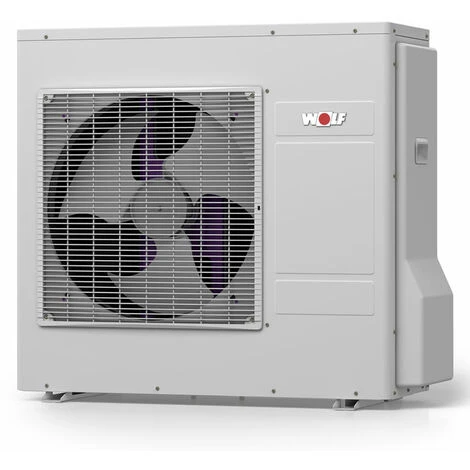

Außenmodul:

• Stufenlose Leistungsregelung, Inverter-Technik für effizienten Teillastbetrieb
• Expansionsventil für hohen COP durch exakte Füllgradoptimierung und adaptive Anpassung
• Kupferrippenrohr-Verdampfer mit aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf
• Hohe JAZ durch optimierte Verdampferleistung und drehzahlgeregelten EC-Axialventilator
• Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert
• Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter
• Nachtmodus zur Schallreduktion
• Außenmodul witterungsbeständig, inklusive seitliche Anschlüsse abgedeckt
• Heizbetrieb: max. Heizwassertemperatur von 55° C
• R410A für einfache Leitungslänge bis 12m vorgefüllt
• Boden- oder Wandkonsole
• Kältemittelleitungen zwischen Außen- und Innenmodul bauseits
• Verdampfer-Abtauung über Kreislaufumkehr

Innenmodul:

• Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert
• Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom
• 3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb
• Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor, Vorlauf- und Rücklauffühler
• Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator
• Strömungs-/effizienzoptimiertes Elektroheizelement mit 6 kW im Durchlaufprinzip
• Heizelement mit 230 oder 400 V anschließbar
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Innenmodul gedämmt inklusive Heizkreis-Sicherheitsventil 3 bar mit Kunststoff-ablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druck-manometer
• Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe
• Anschlussmöglichkeiten der Regelung:
• • Eingänge: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0 – 10 V
  • Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang
• Vorbereitet für WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche
• Anschlüsse Kältemittelleitung D 10 mm und D 16 mm

Technische Daten Außenmodul:

• Nennspannung: 1 NPE / 230 VAC / 50 Hz
• Anlaufstrom Verdichter: 10A
• Absicherung Verdichter: C20A Automat
• Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 16 A
• Schutzart: IP 24
• Abmessungen (B x H x T): 964 x 862 x 363 mm
• Luftvolumenstrom im Nennbetriebspunkt: 2600 m³/h
• Gewicht: 66 kg
• Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 61 dB(A)
• Max. Schallleistungspegel Außenmodul: 63 dB(A)
• Max. Schallleistungspegel Außenmodul im reduziertem Nachtbetrieb: 56 dB(A)
• Kältemittelfüllmenge: 2,15 kg / 4,49 t Co2eqR410A (GWP2088)
• Kältemittelöl: FV68S
• Füllmenge Kältemittelöl: 650 ml
• Luftbetriebstemperatur: Heizbetrieb -20 – +35 °C, Kühlbetrieb +10 – +45 °C

Technische Daten Innenmodul:

• Hocheffizienz-Umwälzpumpe Typ Wilo YONOS Para 1-6 EEI <= 0.23
• Elektroanschluss Regelung 1NPE / 230 V / 50 Hz
• Schutzart: IP 20
• Abmessungen (B x H x T): 440 x 790 x 340 mm
• Gewicht: 31 kg
• Vorlauftemperaturbereich: 20 – 55°C
• Wasservolumenstrom:
• • minimal (7K): 15 L/min
  • nominal (5K): 19 L/min
  • maximal (4K): 25 L/min
• Max. externer Druckverlust (RFH) bei nominalem Volumenstrom: 490 mbar
• Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 78 mbar
• Wasserseitiger Anschluss 3 x D 28 mm Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf Heizung/Warmwasserbereitung
• flexible Ableitung
• Max. Betriebsdruck Heizkreis 3 bar (0,3 MPa)
• Kälteseitiger Anschluss:
• • Heißgasleitung: 16 x 1mm
  • Flüssigkeitsleitung: 10 x 1mm
  • Maximale Kälteleitungslänge zum Außenmodul: 25 m
• Nennheizleistung / Leistungszahl CoP nach EN14511:
• • A2/W35: 5,0 kW / 3,5
  • A7/W35: 7,3 kW / 4,8
  • A10/W35: 7,5 kW / 4,5
  • A-7/W35: 6,2 kW / 2,7
  • A35/W7: 7,6 kW / 2,7
  • A35/W18: 9,0 kW / 3,8
• Leistungsregelung A2/W35: 1,9 – 8,8 kW
• Max. Heizleistung bei A-7/W35: 6,2 kW
• Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A
• Speicherinhalt: Pufferspeicher 49 L, Warmwasserspeicher 280 L
• Leistungskennzahl NL50: 3,2
• Abmessungen (B x H x T): 600 x 1829 x 999 mm
• Gewicht Warmwasserspeicher: 140 kg, Pufferspeicher: 22 kg
• Anschlüsse: G1 VL/RL und G3/4kW, WW, Zirkulation von oben

– Hersteller-Art.-Nr. 9146673
