WOLF TOB-18 Ölbrennwertkessel Paket Mit Bedienmodul BM-2 Für Mischerkreis – 8906714F02

Eigenschaften

• Installationsort: Wand
• Heizkessel: Kondensation
• Heizkesselnutzung: Heizung
• Gewicht: 92.0
• Farbe: Schwarz
• Thermostat-Typ: Integriert
• CSR-Merkmale: Smart

WOLF TopLine Ölbrennwert-Heizkessel TOB – 18 kW, Ausführung Mischerkreis

Die effiziente Hightech Lösung für Ein- bis Zweifamilienhäuser

Das Ölbrennwertgerät TOB bietet Ihnen einen hohen Heizkomfort bei niedrigen Brennstoff- und Stromkosten. Das kompakt gebaute Standgerät arbeitet stufenlos und ist mit einer Leistung von 18 kW (modulierend ab 6,3 kW) lieferbar.

Vorteile Ölkessel:

• Effizient und sparsam: Der TOB erzielt Energieeffizienzklasse A
• Stufenloser Betrieb dank Modulation
• Niedrigere Leistungsbereiche sparen Energie und Brennerstarts ein und Verschleißteile leben deshalb länger
• Effiziente und saubere Verbrennung senkt die Schadstoffemission
• Hoher Wirkungsgrad sorgt für eine bestmögliche Energieausnutzung
• Verzicht auf eine elektrische Ölvorwärmung reduziert die Stromkosten erheblich
• Geeignet für schwefelarmes und normales Heizöl EL + Bio-Öl B5/B10
• Hochwertiger Wärmetauscher aus robuster Aluminium-Silizium-Legierung sorgt für eine lange Lebensdauer
• Smarthome fähig: Kommunikation über Smartphone, Laptop oder PC per LAN / WLAN-Modul iSM7i / WOLF LINK HOME möglich
• Lässt sich durch sein geringes Gewicht einfach transportieren und leicht in den Heizraum einbringen
• Direkt an der Wand aufstellbar, spart dadurch viel Platz im Heizraum

Eigenschaften und Details Ölkessel:

• Für raumluftabhängigen und raumluftunabhängigen Betrieb
• Modulierender Ölgebläsebrenner mit einer Leistung von 6,6 bis 18,6kW, jederzeit dem aktuellen Wärmebedarf angepasst
• Bewährtes Verbrennungsprinzip mit Druckzerstäubung
• Niedriger Stromverbrauch durch Technologie ohne Ölvorwärmung bzw. Ölverdampfung
• Normnutzungsgrad Hi bis 105%
• Optimale Zugänglichkeit für leichte Wartung und Inspektion
• Hocheffizienter, drehzahlgeregelter EC-Öl- Pumpenmotor senkt den Stromverbrauch
• Hochwertiger Ölfilter mit Vakuummeter im Lieferumfang enthalten
• Kompaktes Kühlschrankformat:0,4 m² Aufstellfläche ohne Mindestseitenabstände
• Neutralisation platzsparend integrierbar

Technische Daten Ölkessel:

• Modeltyp: TOB-18
• Leistung: max. 18 kW
• Nennwärmeleistung bei 80/60 °C min/max: 6,3 / 17,7 kW
• Nennwärmeleistung bei 50/30 °C min/max: 6,6 / 18,6 kW
• Nennbelastung min/max: 6,4 – 18,1 kW
• Luft-/Abgasrohrdurchmesser: 80/125 mm
• Energieeffizienzklasse: A

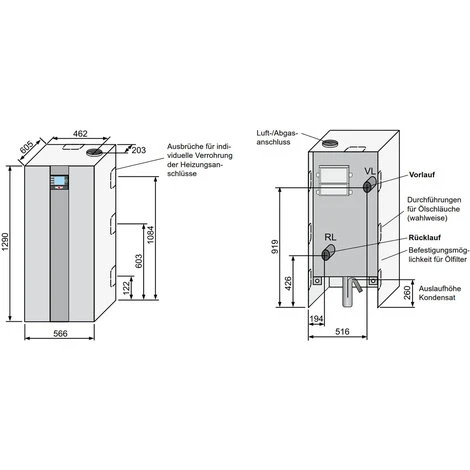

• Abmessungen (H x B x T): 1290 x 566 x 605 mm
• Gesamtgewicht: 92 kg
• Lautstärke: max. 58 dB
• Elektrische Leistungsaufnahme: Standby 5 W, maximal 101 W

Hersteller-Artikel-Nr. 8906714

Integriertes Bedienmodul BM-2 – Farbe schwarz (2745304)- mit Außentemperaturfühler

„Smart Home“, so heißt das Zauberwort für die vernetzte intelligente Gebäudesteuerung. Das neue Bedienmodul BM-2 ist die Eintrittskarte für effektive Heizungs-, Solarthermie- und Lüftungssteuerung.

Die Gas-Brennwerttherme wird mit eingebautem Bedienmodul BM-2 geliefert, optional ist sie aber auch als externe Fernbedienung im Wandsockel einsetzbar (Wandsockel als Zubehör erhältlich). Eine Ansteuerung via Smartphone ist ebenfalls möglich (Schnittstellenmodul ISM7i erforderlich).

Über vier Funktionstasten und einen Drehregler lässt sich das Bedienmodul schnell und intuitiv steuern.

Vorteile auf einen Blick:

• TFT-Farbdisplay, anwenderfreundlich durch klare Darstellung von Grafiken und Infotexten
• Im Heizgerät integriert oder als Fernbedienung im Wandsockel für den Wohnraum möglich
• Vier Funktionstasten für schnelles Navigieren, Auswahl und Eingabe durch Drücken und Drehen
• Menügeführte Inbetriebnahme
• Störmeldungen ebenso in Klartext mit Ursache und Behebungsmöglichkeiten
• Installierte WRS-Komponenten werden automatisch erkannt und vorkonfiguriert
• SD-Karten-Steckplatz für Software-Update
• Bedienung von: Wärmeerzeuger, Heiz- und Mischerkreisen, Warmwassersystem, im System integrierter Wolf Solaranlage sowie Comfort-Wohnungs-Lüftungsgeräten CWL Excellent

WOLF Mischermodul MM-2 – Hersteller-Art.-Nr. 2745865

Das Mischermodul (MM-2) beinhaltet eine Mischerkreisregelung und die Steuerung eines parametrierbaren Ausgangs. Die Mischkreisregelung kann sowohl für den Heizungsvorlauf als auch für den Heizungsrücklauf eingesetzt werden.Der parametrierbare Ausgang steuert entweder einen direkten Heizkreis, einen Speicherkreis, einen Luftheizer (= ext. Wärmeanforderung), ein el. Ventil für die Rücklaufanhebung (= Heizungsunterstützung) oder die Bypasspumpe in Verbindung mit der Rücklaufanhebung.

Je nach Anwendung ist die entsprechende Kombination der Mischerkreisregelung und des parametrierbaren Ausgangs als eine Konfiguration zu wählen. Mittels Bedienteil (BM-2) oder Schnittstellenmodul ISM1 mit Comfortsoft können Parameter geändert, Fehlercodes und Fühlerwerte angezeigt werden. Das MM-2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar.

Details Mischermodul:

• Erweiterungsmodul zur witterungsgeführten Vorlauftemperaturregelung eines Mischerkreises
• Mit Bedienmodul BM-2 als Fernbedienung erweiterbar (nicht im Lieferumfang enthalten)
• inkl. Mischerkreisfühler
• In eine Anlage können bis zu 7 Mischermodule integriert werden

Technische Daten Mischermodul:

• Versorgungsspannung: 230 VAC (+10/-15%) / 2A / 50Hz
• Leistungsaufnahme Elektronik: < 8 VA
• max. Leistungsaufnahme Mischermotor: 30 VA
• max. Leistungsaufnahme je Pumpenausgang: 250 VA
• Schutzart nach DIN 40050: IP 30
• Schutzklasse nach VDE 0100: I I
• zul. Umgebungstemperatur im Betrieb: 0 bis 50°C
• zul. Umgebungstemperatur bei Lagerung: -30 bis +60°C
• Datenerhalt: EEPROM permanent

WOLF Sicherheitsgruppe für Verrohrungsgruppe – Art.-Nr. 2070666

Sicherheitsventil mit 3 bar Ansprechdruck, Manometer und je ein KFE-Hahn im Vor- und Rücklauf

WOLF Verrohrungsgruppe Mischerkreis DN25-60 – Art.-Nr. 2072139

Verrohrungsgruppe bestehend aus:

• Hocheffizienzpumpe (EEI < 0,20) selbstregelnd, mit Kabel steckerfertig verdrahtet
• montierter Mischermotor
• Kugelhähne mit Thermometer in Vor- und Rücklauf
• Schwerkraftbremse ohne Überströmventil
• Design-Wärmedämmschalen aus EPP

WOLF Anschluss-Set COB und TOB Ölkessel wandstehend – Art.-Nr. 2070947

Anschluss-Set bestehend aus:

• 2 Kreuzstücken mit je 1 Anschluss
• 2 Klammern
• 1 Edelstahlwellrohr 1“ (1300mm lang)
• 1 Edelstahlwellrohr 1“ (800mm lang)
• 1 Silikonfett-Tube

WOLF Wandhalterset für Verrohrungsgruppe Heiz-/ Mischerkreis DN25 – Art.-Nr. 2072199

Zur schnellen und sicheren Montage der Verrohrungsgruppen.

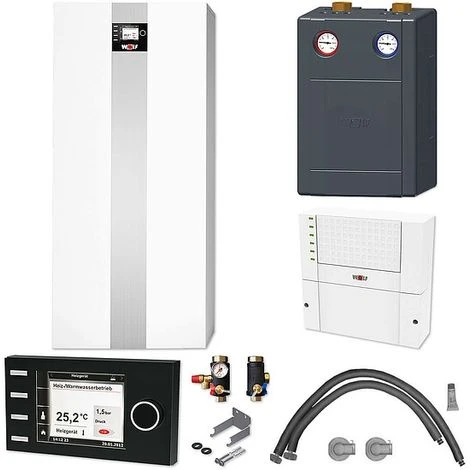

Lieferumfang des Sets:

• 1 Stk. WOLF Ölbrennwert-Heiztherme TOB 18 kW (Hersteller-Artikel-Nr. 8906714)
• 1 Stk. WOLF Bedienmodul BM-2 mit Außentemperaturfühler – Farbe schwarz (Hersteller-Artikel-Nr. 2745304)
• 1 Stk. WOLF Mischermodul MM-2 Hersteller-Artikel-Nr. 2745865)
• 1 Stk. WOLF Anschluss-Set COB und TOB Ölkessel wandstehend (Hersteller-Artikel-Nr. 2070947)
• 1 Stk. WOLF Sicherheitsgruppe für Verrohrungsgruppe (Hersteller-Artikel-Nr. 2070666)
• 1 Stk. WOLF Verrohrungsgruppe Mischerkreis DN25-60 (Hersteller-Artikel-Nr. 2072139)
• 1 Stk. WOLF Wandhalterset für Verrohrungsgruppe Heiz-/ Mischerkreis DN25 (Hersteller-Artikel-Nr. 2072199)
