WOLF Split Luft/Wasser-Wärmepumpe BWL-1SB-10/400V – 9146523

Eigenschaften

• Länge: 1.0
• Durchmesser: 1.9
• Gewicht: 110.0
• Farbe: Grau
• Kältemittel: R410
• CSR-Merkmale: Smart

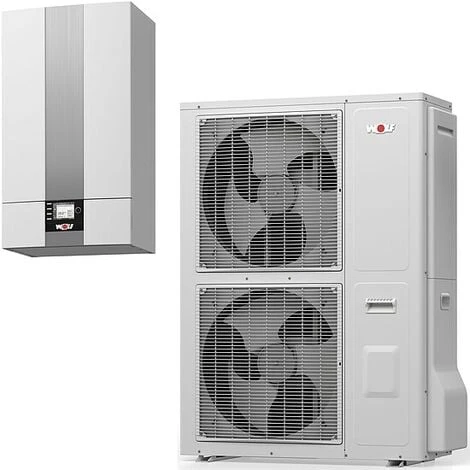

WOLF Luft/Wasser-Wärmepumpe BWL-1SB-10 in Splitbauweise, 400V

Die Split-Luft/Wasser-Wärmepumpe BWL-1S(B) von WOLF bietet Ihnen ein gutes Preis-Leistungs-Verhältnis. Sie heizt ganzjährig zuverlässig, ohne auf Effizienz verzichten zu müssen.

Mit ihrer kompakten Außeneinheit findet die BWL-1S(B) als Split-Wärmepumpe überall genügend Platz. Je nach Heizbedarf Ihres Hauses bietet die Luft/Wasser-Wärmepumpe die passende Leistung. Sie erhalten die BWL-1S(B) mit 5, 7, 10, 14 und 16 kW Leistung.

Vorteile:

• Wärmepumpe in Splitbauweise, ohne Elektroheizelement
• Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen
• EHPA-zertifiziert, Smart-Grid-Ready-Label
• WLAN-fähig über WOLF ISM
• Leiser Betrieb: Nachtmodus für zusätzliche Schallreduktion
• Kältemittel vorgefüllt: (R410A) für einfache Leitungslänge bis 12 m (max. 25 m möglich)
• Schallgedämmter Verdichter
• EC-Axialventilator: stufenlos drehzahlgeregelt, energiesparend, leistungsstark

Außenmodul:

• Stufenlose, elektronische Leistungsregelung mit Inverter-Technik für einen effizienten Teillastbetrieb mit hohem Modulationsbereich
• Elektronisch gesteuertes Expansionsventil für hohe Leistungszahlen (COP) durch exakte Füllgradoptimierung und adaptive Anpassung über den gesamten Betriebsbereich
• Strömungsoptimierter Rippenrohr-Verdampfer, aus Kupferrohr mit aufgepressten Aluminiumlamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf
• Hohe Jahresarbeitszahl durch optimierte Verdampferleistung und energieeffizienten, drehzahlgeregelten EC-Axialventilator
• Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert
• Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter
• Nachtmodus zur Schallreduktion
• Außenmodul witterungsbeständig, inklusive seitliche Anschlüsse abgedeckt
• Heizbetrieb: max. Heizwassertemperatur von 55° C
• R410A für einfache Leitungslänge bis 12m vorgefüllt
• Boden- oder Wandkonsole
• Kältemittelleitungen zwischen Außen- und Innenmodul bauseits
• Verdampfer-Abtauung über Kreislaufumkehr

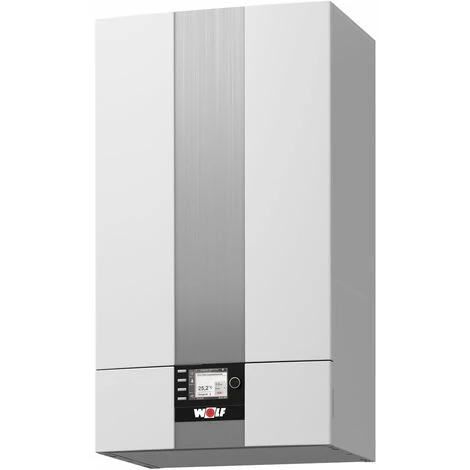

Innenmodul:

• Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert
• Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom
• 3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb
• Integrierter Wärmemengenzähler nach BAFA anerkannt mittels Durchflusssensor, Vorlauffühler und Rücklauffühler
• Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator
• Strömungs-/effizienzoptimiertes Elektroheizelement mit 6 kW im Durchlaufprinzip
• Heizelement mit 230 oder 400 V anschließbar
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Innenmodul komplett gedämmt mit integriertem Heizkreis-Sicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Durchmesser 19 mm), manuellem Entlüfter und analogem Druckmanometer
• Vollständig integrierter Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe
• Anschlussmöglichkeiten der Regelung:
• • Eingänge: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0 – 10 V
  • Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang
• Bedienmodul BM-2 oder Anzeigemodul AM in Inneneinheit integrierbar
• Vorbereitet für den Einbau des Internet-Moduls WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche (wolf-smartset.com)
• Anschlüsse Kältemittelleitung D 10 mm und D 16 mm gut zugänglich für eine einfache Installation
• Montage des Innenmoduls wandhängend mit Einhängewinkel oder als Zentrale auf Speicher CEW-2-200
• Alternativ bereits integriert im kompakten Komplettpaket Wärmepumpencenter CHC
• Optional Montage mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich
• Elektroheizelement mit 6 kW oder 9kW nachrüstbar

Technische Daten Außenmodul:

• Nennspannung: 3PE / 400 V / 50 Hz
• Anlaufstrom Verdichter: 10A
• Absicherung Verdichter: C20A Automat
• Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 8 A
• Schutzart: IP 24
• Abmessungen (B x H x T): 964 x 1261 x 363 mm
• Luftvolumenstrom im Nennbetriebspunkt: 3500 m³/h
• Gewicht: 110 kg
• Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 61 dB(A)
• Max. Schallleistungspegel Außenmodul: 64 dB(A)
• Max. Schallleistungspegel Außenmodul im reduziertem Nachtbetrieb: 57 dB(A)
• Kältemittelfüllmenge: 2,95 kg / 6,16 t Co2eqR410A (GWP2088)
• Kältemittelöl: POE
• Füllmenge Kältemittelöl: 1100 ml
• Luftbetriebstemperatur: Heizbetrieb -20 – +35 °C, Kühlbetrieb +10 – +45 °C

Technische Daten Innenmodul:

• Hocheffizienz-Umwälzpumpe Typ Wilo YONOS 1-7 Para EEI <= 0.23
• Elektroanschluss Regelung 1NPE / 230 V / 50 Hz
• 6 kW-Heizelement 3PE / 400 VAC / 50 Hz/ B16A Automat oder 1NPE / 230 VAC / 50Hz / B32A Automat
• Schutzart: IP 20
• Abmessungen (B x H x T): 440 x 790 x 340 mm
• Gewicht: 33 kg
• Vorlauftemperaturbereich: 20 – 55°C
• Wasservolumenstrom:
• • minimal (7K): 21 L/min
  • nominal (5K): 29 L/min
  • maximal (4K): 36 L/min
• Max. externer Druckverlust (RFH) bei nominalem Volumenstrom: 550 mbar
• Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 121 mbar
• Wasserseitiger Anschluss 3 x D 28 mm Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf Heizung/Warmwasserbereitung
• flexible Ableitung ¾”
• Max. Betriebsdruck Heizkreis 3 bar (0,3 MPa)
• Kälteseitiger Anschluss:
• • Heißgasleitung: 16 x 1mm
  • Flüssigkeitsleitung: 10 x 1mm
  • Maximale Kälteleitungslänge zum Außenmodul: 25 m
• Nennheizleistung / Leistungszahl CoP nach EN14511:
• • A2/W35: 7,6 kW / 3,8
  • A7/W35: 10,2 kW / 4,8
  • A-7/W35: 8,1 kW / 2,7
• Leistungsbereich A2/W35: 2,9 – 10,6kW
• Kühlleistung
• • A35/W7: 8,8 kW / 2,7
  • A35/W18: 8,7 kW / 4,1
• Leistungsbereich Verdichter A35/W18 3,1 – 11,0
• Energieeffizienzklasse: Raumheizung Niedertemperatur A++, Raumheizung Mitteltemperatur A++

Hinweis: Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich

– Hersteller-Art.-Nr. 9146523
