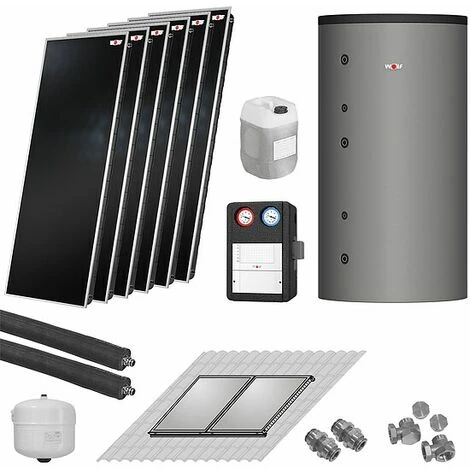

WOLF Solaranlage Mit 6 Stk. TopSon F3-1 Kollektoren, SM2-2 Regelung Und Pufferspeicher BSH-1000 – 7700965W35

Eigenschaften

• Gewicht: 245.0
• Form: Rechts

Wolf Thermische Solaranlage (Bruttoabsorberfläche 13,8 m²) mit 6 Stück Hochleistungs-Sonnenkollektoren F3-1 und Pufferspeicher BSH-1000, bestehend aus:

Wolf Hochleistungs-Sonnenkollektor TopSon F3-1 (senkrecht) Glashalteleiste silber – 7700965

Die WOLF Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig.
So macht zum Beispiel die von WOLF eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an.
Die Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen.
Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage.

Vorteile F3-1:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit TopEnergieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens “Blauer Engel” nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, TopSon F3-1/F3-1Q zusätzlich mit seitlicher Wärmedämmung
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Meander (TopSon F3-1/F3-1Q) oder als Harfe (CFK-1) garantieren gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,2 mm (TopSon F3-1/F3-1Q) bzw. 3,0 mm (CFK-1) dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3-1/F3-1Q mit erhöhter Lichtdurchlässigkeit
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Bei TopSon F3-1/F3-1Q bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar
• Bei TopSon F3-1/F3-1Q Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen)
• 5 Jahre Gewährleistung

Technische Daten F3-1:

• Modeltyp: TopSon F3-1
• empfohlene Durchflussmenge je Kollektor: 30 – 90 Ltr./h
• Wärmeträgermedium: ANRO (unverdünnt)
• Solar-Keymark Registernr.: 011-7S260F
• optischer Wirkungsgrad eta 0hem*: 70,4 %
• Wärmeverlustkoeffizient a1 *: 3,037 W/(m2 K)
• Wärmeverlustkoeffizient a2 *: 1.4E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° *: 95 %
• Wärmekapazität C *: 5.85 kJ/(m2 K)
• Absorberfläche: 2 m²
• optischer Wirkungsgrad eta 0hem**: 81 %
• Wärmeverlustkoeffizient a1 **: 3.492 W/(m2 K)
• Wärmeverlustkoeffizient a2 **: 1.6E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° **: 95 %
• Wärmekapazität C **: 5.85 kJ/(m2 K)
• maximale Stillstandstemperatur: 194 °C
• max. Betriebsüberdruck: 10 bar
• Füllinhalt: 1.7 Ltr.
• Abmessungen (Länge A / Breite B / Tiefe C): 2099 x 1099 x 110 mm
• Vorlauf-/Rücklauf: 1900 D mm
• Anschlüsse (flachdichtend mit Überwurfmutter): 3/4“ G
• Aufstellwinkel: 15° bis 75°
• Bruttofläche: 2,3 m²
• Gewicht (leer): 40 kg

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI <= 0.20, stufenlos einstellbar mit Kabel steckerfertig verdrahtet. Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremsen in Vor- und Rücklauf, Sicherheitsventil 6bar, Manometer 0-10bar, Füll- und Entleerungshahn, Luftabscheider und Handentlüfter, Wandhalter und Montagematerial, Design-Wärmedämmschalen aus EPP, beständig bis 130°C. Hinweis: Solarmodule SM1-2 und SM2-2 in Pumpengruppe integrierbar. Geeignet bis max. 10 Sonnenkollektoren
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
• • 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
  • 1 Stk. Speicherfühler mit Tauchhülse 1/2″
  • 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
  • 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Pufferspeicher BSH-1000 – mit 2 Edelstahl-Warmwasser-Wärmetauschern – 7701323

Besonders effiziente Warmwasserbereitung durch gespeicherte Sonnenkraft

Wenn Sie in Ihrem Ein- oder auch Mehrfamilienhaus einen Teil der Energie für Warmwasser und Raumwärme durch kostenlose Solarenergie abdecken möchten, dann ist der Hygienespeicher BSH der passende Speicher in Ihrem Heizsystem. Er ist speziell für die solare Warmwasserbereitung und Heizungsunterstützung konzipiert und hilft so, fossile Brennstoffe zu sparen. Je nach Baugröße verfügt er über einen oder zwei Glattrohr-Wärmetauscher zur besonders hygienischen Warmwasserbereitung im Durchflussprinzip, ähnlich einem Durchlauferhitzer. Den BSH gibt es in fünf Baugrößen mit 500, 800, 900, 1500 und 2000 Litern.

Eigenschaften und Details BSH-1000:

• Platzsparender Schichtenspeicher aus Stahl mit Gütenachweis
• inkl. thermostatischem Wassermischer
• Hygienische Brauchwasserbereitung im Durchlauferhitzerprinzip mit Edelstahl-Brauchwasser-Wärmetauscher
• Geringe Auskühlverluste und geringer Platzbedarf durch „Ein-Speicher-System“
• Erhalt der Temperaturschichtung im Pufferspeicher durch den Einsatz einer Zirkulationslanze (Zubehör)
• Keine Brauchwasserladepumpe erforderlich
• Geringe Verkalkungsneigung auch bis 70°C
• Erhöhter Solarertrag durch großzügig dimensionierte Solarwärmetauscher und bedingt durch permanente Kühlung des unteren Speicherbereiches während der Brauchwasserbereitung
• Kurzfristig höhere verfügbare Zapfleistung durch hohen Wasserinhalt des Brauchwasserwärmetauschers (48 – 80 Ltr. je nach Speichergröße)
• Stufenlose Anpassung des „Bereitschaftsteils“ für Brauchwasserbereitung durchvariable Positionierung des Brauchwasserfühlers über Fühlerklemmleiste möglich
• Wärmedämmung abnehmbar zum einfachen Transport in den Aufstellraum
• 5 Jahre Gewährleistung auf Standspeichery
• 2 Jahre auf elektrische und bewegliche Teile

Technische Daten BSH-1000:

• Speicherinhalt gesamt: 900 l
• Bereitschaftswärmeaufwand: 2,4 kWh/24h
• Warmwasserinhalt: 60 l
• Speicherdauerleistung: 50 kW – 1200 l/h
• Leistungskennzahl NL: 5,4
• Vorlauf Solar / Rücklauf Solar / Entlüftung G (IG): 1″
• Kaltwasser- / Warmwasseranschluss G (IG): 1 1/4″
• Thermometer / Fühler G (IG): 1/2″
• Anschluss Q, R, T, W und C G (IG): 1 1/2″
• Rücklauf Einschichtung / Anschluss L G (IG): 1 1/2″
• Tauchhülse Innendurchmesser: 10 mm
• Wärmetauscherfläche Solar unten / oben: 3,0 / 3,0 m²
• Wärmetauscherinhalt Solar unten / oben: 12,1 / 12,1 l
• Wärmetauscherfläche Warmwasser: 7,1 m²
• max. Betriebsüberdruck Warmwasser / Solar: 10 bar
• max. Betriebsüberdruck Heizungswasser: 3 bar
• max. Betriebstemperatur: 95 °C
• Höhe ohne Wärmedämmung / Entlüftung: 2020 mm
• Höhe mit Wärmedämmung: 2120 mm
• Durchmesser ohne Wärmedämmung: 790 mm
• Durchmesser mit Wärmedämmung: 1030 mm
• Kippmaß ohne Wärmedämmung: 2125 mm
• Kippmaß mit Wärmedämmung: 2360 mm
• Gewicht: 245 kg

Lieferumfang:

• 6 Stk. Hochleistungs-Sonnenkollektor F3-1 – 7700965
• 10 Stk. Kompensator Kollektorverschraubung – 2000030
• 1 Stk. flexibles Anschluss-Set – 2482381
• 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
• 1 Stk. Membran-Ausdehnungsgefäß 80L – 2483608
• 1 Stk. Zonenventil Solar – 2483800
• 1 Stk. Kollektorschienen verbinder Set – 2484922
• 1 Stk. Solarpumpengruppe 10 – 2484991
• 1 Stk. Solarmodul SM2-2 – 2745869
• 1 Stk. Rücklauftemperaturanhebungs-Set – 2745925
• 2 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
• 1 Stk. Pufferspeicher BSH-1000 – 7701323
• 2 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701671
• 2 Stk. Temperaturfühler – 8852829

Hersteller-Artikel-Nr. 7700965W35
