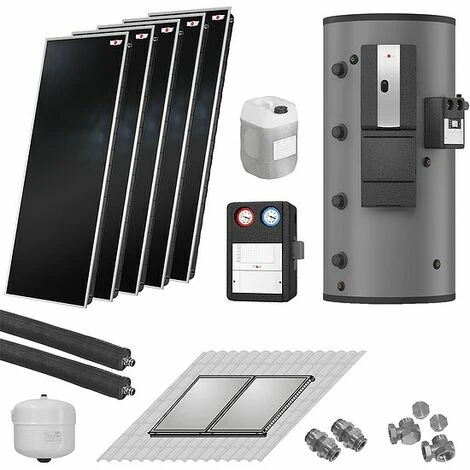

WOLF Solaranlage Mit 5 Stk. TopSon F3-1 Kollektoren, SM2-2 Regelung Und Schichten-Pufferspeicher BSP-800 – 7700965W30

Eigenschaften

• Form: Rechts

Wolf Thermische Solaranlage (Bruttoabsorberfläche 11,5 m²) mit 5 Stück Hochleistungs-Sonnenkollektoren F3-1 und Schichten-Pufferspeicher BSP-800, bestehend aus:

Wolf Hochleistungs-Sonnenkollektor TopSon F3-1 (senkrecht) Glashalteleiste silber – 7700965

Die WOLF Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig.
So macht zum Beispiel die von WOLF eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an.
Die Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen.
Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage.

Vorteile F3-1:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit TopEnergieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens “Blauer Engel” nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, TopSon F3-1/F3-1Q zusätzlich mit seitlicher Wärmedämmung
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Meander (TopSon F3-1/F3-1Q) oder als Harfe (CFK-1) garantieren gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,2 mm (TopSon F3-1/F3-1Q) bzw. 3,0 mm (CFK-1) dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3-1/F3-1Q mit erhöhter Lichtdurchlässigkeit
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Bei TopSon F3-1/F3-1Q bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar
• Bei TopSon F3-1/F3-1Q Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen)
• 5 Jahre Gewährleistung

Technische Daten F3-1:

• Modeltyp: TopSon F3-1
• empfohlene Durchflussmenge je Kollektor: 30 – 90 Ltr./h
• Wärmeträgermedium: ANRO (unverdünnt)
• Solar-Keymark Registernr.: 011-7S260F
• optischer Wirkungsgrad eta 0hem*: 70,4 %
• Wärmeverlustkoeffizient a1 *: 3,037 W/(m2 K)
• Wärmeverlustkoeffizient a2 *: 1.4E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° *: 95 %
• Wärmekapazität C *: 5.85 kJ/(m2 K)
• Absorberfläche: 2 m²
• optischer Wirkungsgrad eta 0hem**: 81 %
• Wärmeverlustkoeffizient a1 **: 3.492 W/(m2 K)
• Wärmeverlustkoeffizient a2 **: 1.6E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° **: 95 %
• Wärmekapazität C **: 5.85 kJ/(m2 K)
• maximale Stillstandstemperatur: 194 °C
• max. Betriebsüberdruck: 10 bar
• Füllinhalt: 1.7 Ltr.
• Abmessungen (Länge A / Breite B / Tiefe C): 2099 x 1099 x 110 mm
• Vorlauf-/Rücklauf: 1900 D mm
• Anschlüsse (flachdichtend mit Überwurfmutter): 3/4“ G
• Aufstellwinkel: 15° bis 75°
• Bruttofläche: 2,3 m²
• Gewicht (leer): 40 kg

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI <= 0.20, stufenlos einstellbar mit Kabel steckerfertig verdrahtet. Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremsen in Vor- und Rücklauf, Sicherheitsventil 6bar, Manometer 0-10bar, Füll- und Entleerungshahn, Luftabscheider und Handentlüfter, Wandhalter und Montagematerial, Design-Wärmedämmschalen aus EPP, beständig bis 130°C. Hinweis: Solarmodule SM1-2 und SM2-2 in Pumpengruppe integrierbar. Geeignet bis max. 10 Sonnenkollektoren
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
• • 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
  • 1 Stk. Speicherfühler mit Tauchhülse 1/2″
  • 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
  • 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Schichten-Pufferspeicher BSP-800 – mit Frischwasserstation 60 kW und einem Wärmetauscher – 8615737

Sie möchten die Energie der Sonne für Ihre Heizung und Ihr Warmwasser nutzen? Dann ist der WOLF Schichtenspeicher BSP das richtige Gerät für Sie. Er ermöglicht die Kombination von Solarthermie mit verschiedenen Wärmeerzeugern, wie z.B. Öl- und Gasgeräten sowie Energie aus Holz oder Pellets. Die integrierte Frischwasserstation erwärmt das Warmwasser: Die hierfür notwendige Energie wird im Heizungswasser gespeichert und durch einen Wärmetauscher an das Trinkwasser übertragen. So steht Ihnen immer besonders hygienisches Warmwasser zur Verfügung.

Eigenschaften und Details BSP-800:

• Ausführung: BSP: mit abnehmbarer Wärmedämmung und einem Glattrohr-Wärmetauscher
• Hygienische Warmwasserbereitung mit leistungsstarker Frischwasserstation mit Hocheffizienzpumpe (EEI < 0,20)
• Platzsparender Schichten-Pufferspeicher in silber aus Stahl mit Gütenachweis
• Hydraulikkomponenten wie Frischwasserstation, 2 Mischerkreise und Solarpumpengruppe sind sowohl am Speicher als auch an der Wand montierbar
• Schichtentrennbleche stabilisieren die Temperaturschichten im Speicher und verbessern den Solarertrag deutlich
• Größtmögliche Solarerträge, da der Speicher auf 95°C erwärmt werden kann, ohne Verkalkungsprobleme und Verbrühungsgefahr
• Geringste Wärmeverluste durch „Ein-Speicher-System“
• Zirkulationspumpenset durch steckbare Anbindung nachrüstbar; Steuerung über Zeitschaltuhr, oder durch Betätigen des Wasserhahns
• Optional mit 2 Mischerkreisgruppen für Hoch- und Niedertemperaturkreis
• Preisgünstige Lösung zur Heizungsunterstützung
• Wärmedämmung abnehmbar zum einfachen Transport in den Aufstellraum
• 5 Jahre Gewährleistung auf Standspeicher
• 2 Jahre auf elektrische und bewegliche Teile

Technische Daten BSP-800:

• Anzahl Glattrohr-Wärmetauscher: 1
• Speicherinhalt: 785 l
• Wärmetauscherfläche Solar unten: 2,5 m²
• Wärmetauscherfläche Solar oben: –
• Wärmetauscherinhalt Solar unten: 16,5 l
• Wärmetauscherinhalt Solar oben: –
• Warmwasserleitung bei 65°C Puffer-/Warmwassertemp. 45°: 25 Ltr./min.
• Durchmesser mit Wärmedämmung: 1000 mm
• Durchmesser ohne Wärmedämmung: 790 mm
• Gesamthöhe mit Wärmedämmung: 1825 mm
• Gesamthöhe ohne Wärmedämmung: 1755 mm
• Kippmaß ohne Wärmedämmung: 1788 mm
• Gewicht Frischwasserstation: 17 kg

Lieferumfang:

• 5 Stk. Hochleistungs-Sonnenkollektor F3-1 – 7700965
• 8 Stk. Kompensator Kollektorverschraubung – 2000030
• 1 Stk. Anschluss-Set Solarpumpengruppe 10 – 2070584
• 1 Stk. Membran-Ausdehnungsgefäß 50L – 2444223
• 1 Stk. flexibles Anschluss-Set – 2482381
• 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
• 1 Stk. Kollektorschienen verbinder Set – 2484922
• 1 Stk. Solarpumpengruppe 10 – 2484991
• 1 Stk. Rücklauftemperaturanhebeset – 2744352
• 1 Stk. Solarmodul SM2-2 – 2745869
• 2 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
• 1 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701670
• 1 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701671
• 1 Stk. Schichten-Pufferspeicher BSP-800 – 8615737
• 1 Stk. Temperaturfühler – 8852829

Hersteller-Artikel-Nr. 7700965W30
