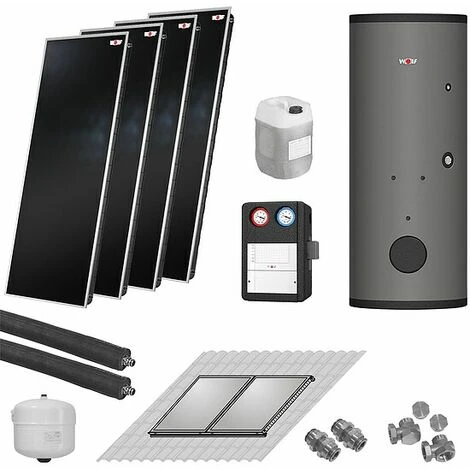

WOLF Solaranlage Mit 4 Stk. TopSon F3-1 Kollektoren, SM2-2 Regelung Und Solarspeicher SEM-1-500 – 7700965W12

Eigenschaften

• Gewicht: 182.0
• Form: Rechts

Wolf Thermische Solaranlage (Bruttoabsorberfläche 9,2 m²) mit 4 Stück Hochleistungs-Sonnenkollektoren F3-1 und Warmwasser-Solarspeicher SEM-1-500, bestehend aus:

Wolf Hochleistungs-Sonnenkollektor TopSon F3-1 (senkrecht) Glashalteleiste silber – 7700965

Die WOLF Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig.
So macht zum Beispiel die von WOLF eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an.
Die Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen.
Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage.

Vorteile F3-1:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit TopEnergieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens “Blauer Engel” nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, TopSon F3-1/F3-1Q zusätzlich mit seitlicher Wärmedämmung
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Meander (TopSon F3-1/F3-1Q) oder als Harfe (CFK-1) garantieren gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,2 mm (TopSon F3-1/F3-1Q) bzw. 3,0 mm (CFK-1) dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3-1/F3-1Q mit erhöhter Lichtdurchlässigkeit
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Bei TopSon F3-1/F3-1Q bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar
• Bei TopSon F3-1/F3-1Q Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen)
• 5 Jahre Gewährleistung

Technische Daten F3-1:

• Modeltyp: TopSon F3-1
• empfohlene Durchflussmenge je Kollektor: 30 – 90 Ltr./h
• Wärmeträgermedium: ANRO (unverdünnt)
• Solar-Keymark Registernr.: 011-7S260F
• optischer Wirkungsgrad eta 0hem*: 70,4 %
• Wärmeverlustkoeffizient a1 *: 3,037 W/(m2 K)
• Wärmeverlustkoeffizient a2 *: 1.4E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° *: 95 %
• Wärmekapazität C *: 5.85 kJ/(m2 K)
• Absorberfläche: 2 m²
• optischer Wirkungsgrad eta 0hem**: 81 %
• Wärmeverlustkoeffizient a1 **: 3.492 W/(m2 K)
• Wärmeverlustkoeffizient a2 **: 1.6E-2 W/(m2 K2)
• Einstrahlwinkel-Korrekturfaktor K50° **: 95 %
• Wärmekapazität C **: 5.85 kJ/(m2 K)
• maximale Stillstandstemperatur: 194 °C
• max. Betriebsüberdruck: 10 bar
• Füllinhalt: 1.7 Ltr.
• Abmessungen (Länge A / Breite B / Tiefe C): 2099 x 1099 x 110 mm
• Vorlauf-/Rücklauf: 1900 D mm
• Anschlüsse (flachdichtend mit Überwurfmutter): 3/4“ G
• Aufstellwinkel: 15° bis 75°
• Bruttofläche: 2,3 m²
• Gewicht (leer): 40 kg

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI <= 0.20, stufenlos einstellbar mit Kabel steckerfertig verdrahtet. Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremsen in Vor- und Rücklauf, Sicherheitsventil 6bar, Manometer 0-10bar, Füll- und Entleerungshahn, Luftabscheider und Handentlüfter, Wandhalter und Montagematerial, Design-Wärmedämmschalen aus EPP, beständig bis 130°C. Hinweis: Solarmodule SM1-2 und SM2-2 in Pumpengruppe integrierbar. Geeignet bis max. 10 Sonnenkollektoren
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
• • 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
  • 1 Stk. Speicherfühler mit Tauchhülse 1/2″
  • 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
  • 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Warmwasser-Solarspeicher SEM-1-500 – mit zwei Glattohr-Wärmetauschern – 2444850

Leistungsstark: mit dem Solarspeicher SEM-1 decken Sie den Warmwasserbedarf eines Mehrfamilienhauses

Sie möchten die kostenlose Energie Ihrer Solarthermie-Anlage optimal nutzen und alle Hausbewohner jederzeit mit genug warmem Wasser versorgen?

Dann ist der Solarspeicher SEM-1 die richtige Wahl, denn er bietet Ihnen einen hohen Warmwasserkomfort. Seine Leistungsstärke zeigt sich besonders dann, wenn z.B. in den Morgenstunden sehr viel Wasser gleichzeitig gebraucht wird. Er ist das ideale Gerät für Mehrfamilienhäuser und in unterschiedlichen Speichergrößen erhältlich.

Das Besondere seiner Funktionsweise: Der Speicher erhitzt das Wasser mit zwei integrierten Wärmetauschern, d.h. wahlweise mit der Wärme Ihrer Solaranlage oder mit der Energie aus Ihrem Heizgerät. In der warmen Jahreszeit liefert die Sonne genug Energie, so dass Ihr Wärmeerzeuger komplett ausgeschaltet bleiben kann und keine Heizkosten anfallen. In den kälteren, sonnenarmen Monaten sorgt die Kombination der Wärmetauscher für einen wirtschaftlichen Betrieb.

Eigenschaften und Details SEM-1-500:

• Geringe Wärmeverluste durch hochwertigen PU-Hartschaum oder Polyestervlieswärmedämmung unter dem Folienmantel des Speichers
• Behälterinnenwand und Wärmetauscher korrosionsgeschützt durch Doppelschicht-Emaillierung und Magnesium-Schutzanode
• Große Wärmetauscherflächen sorgen für kurze Aufheizzeit und hohe Warmwasserdauerleistung
• Seitlicher Flansch für zusätzlichen Wärmtauscher und Wartung
• Anschluss für Elektrozusatzheizung
• Optimiertes Durchmesser-/Höhenverhältnis für gute Temperaturschichtung
• 5 Jahre Gewährleistung auf Standspeicher
• 2 Jahre auf elektrische und bewegliche Teile

Technische Daten SEM-1-500:

• Energieeffizienzklasse: C
• Speicherinhalt: 500 l
• Bereitschaftswärmeaufwand: 2,44 kWh/24h
• Speicherdauerleistung 80/60-10/45°C (Heizung): 20 kW – 490 l/h
• Leistungskennzahl (Heizung): 6
• Primär-Heizwasser: 10 bar / 110°C
• Sekundär-Warmwasser : 10 bar / 95°C
• Wärmetauscherfläche (Heizung): 1 m²
• Wärmetauscherfläche (Solar): 1,8 m²
• Gesamthöhe: 1780 mm
• Durchmesser mit Wärmedämmung: 850 mm
• Durchmesser ohne Wärmedämmung: – mm
• Kippmaß mit Wärmedämmung: 1935 mm
• Gewicht: 182 kg

Lieferumfang:

• 4 Stk. Hochleistungs-Sonnenkollektor F3-1 – 7700965
• 6 Stk. Kompensator Kollektorverschraubung – 2000030
• 1 Stk. Warmwasser-Solarspeicher SEM-1-500 – 2444850
• 1 Stk. flexibles Anschluss-Set – 2482381
• 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
• 1 Stk. Membran-Ausdehnungsgefäß 35L – 2483075
• 1 Stk. Kollektorschienen verbinder Set – 2484922
• 1 Stk. Solarpumpengruppe 10 – 2484991
• 1 Stk. Solarmodul SM2-2 – 2745869
• 1 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
• 2 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701670

Hersteller-Artikel-Nr. 7700965W12
