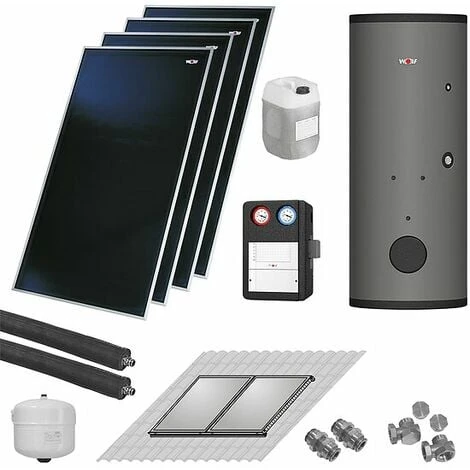

WOLF Solaranlage Mit 4 Stk. CFK-1 Kollektoren, SM2-2 Regelung Und Solarspeicher SEM-1-500

Eigenschaften

• Breite: 0.1099
• Höhe: 0.2099
• Gewicht: 182.0
• Farbe: Blau

Wolf Thermische Solaranlage (Bruttoabsorberfläche 9,2 m²) mit 4 Stück Hochleistungs-Sonnenkollektoren CFK-1 und Warmwasser-Solarspeicher SEM-1-500, bestehend aus:

WOLF CFK-1 Hochleistungs-Sonnenkollektor (senkrecht) – 7700778

Brutto-Absorberfläche: 2,3 m²

Die Vorteile CFK-1:

• Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung
• Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top-Energieausnutzung
• Zertifiziert nach Solar-Keymark
• Die Bedingungen des Umweltzeichens “Blauer Engel” nach RAL UZ 73 werden erfüllt
• Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
• Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste
• Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag
• Bauform als Harfe garantiert gleichmäßige Durchströmung und effektive Funktion
• Dehnungskompensatoren zwischen den Kollektoren
• Sicherheitsglas 3,0mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt
• EPDM Dichtung mit einteiliger Griffleiste verpresst
• Anschluss wechselseitig (unten Rücklauf – oben Vorlauf zum Wärmespeicher)
• Förderfähig (bitte hierzu immer die aktuellen Fördervorgaben der BaFa beachten)

Technische Daten CFK-1:

• Höhe: 2.099 mm – Breite: 1.099 mm – Tiefe: 110 mm – Vorlauf/Rücklauf: 1.900 mm
• Bruttofläche: 2,3 m² – Wirksame Absorberfläche: 2,12 m²
• Gewicht (leer): 36 kg – Füllinhalt: 1,1 l
• Anschlüsse (flachdichtend mit Überwurfmutter): G 3/4″
• Wärmeverlustkoeffizient a1*: 3,669 W/(m²K) – a2*: 1.7999999999999999E-2 W/(m²K²)
• Max. Stillstandstemperatur* (zul. Betriebstemperatur): 196°C
• Einstrahlwinkel-Korrekturfaktor K50*: 95 % – Wärmekapazität C*: 7,78 kJ/(m²K)
• Max. Betriebsüberdruck: 10 bar – Wärmeträgermedium: ANRO (unverdünnt)
• Empfohlene Durchflußmenge: 90 l/(h x Kollektor)
• Aufstellwinkel: 15° bis 75°
• Optischer Wirkungsgrad*: 76.7 %

Hinweis: Je Verbindung zwischen den Kollektoren sind 2 Kompensatoren zum Wärmedehnungsausgleich erforderlich.

• bei 2 Kollektoren = 2 Kompensatoren
• bei 4 Kollektoren = 6 Kompensatoren

einschließlich folgendem Zubehör:

• Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm)
• Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren
• Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4″ + 2 Abschlussstopfen.
• Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4″ IG und R 3/4″ AG inkl. Dichtungen.
• Pumpen-Armaturen-Gruppe Typ 10, bestehend aus: Hocheffizienzpumpe EEI <= 0.20, stufenlos einstellbar mit Kabel steckerfertig verdrahtet. Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremsen in Vor- und Rücklauf, Sicherheitsventil 6bar, Manometer 0-10bar, Füll- und Entleerungshahn, Luftabscheider und Handentlüfter, Wandhalter und Montagematerial, Design-Wärmedämmschalen aus EPP, beständig bis 130°C. Hinweis: Solarmodule SM1-2 und SM2-2 in Pumpengruppe integrierbar. Geeignet bis max. 10 Sonnenkollektoren
• Ausdehnungsgefäß 25 Liter mit Wandhalterung
• Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus:
• • 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage)
  • 1 Stk. Speicherfühler mit Tauchhülse 1/2″
  • 1 Stk. Kollektorfühler mit Tauchhülse 3/4″
  • 1 Stk. Montage- und Bedienungsanleitung
• Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes (das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar.
• Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt.

Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen.

WOLF Warmwasser-Solarspeicher SEM-1-500 – mit zwei Glattohr-Wärmetauschern – 2444850

Leistungsstark: mit dem Solarspeicher SEM-1 decken Sie den Warmwasserbedarf eines Mehrfamilienhauses

Sie möchten die kostenlose Energie Ihrer Solarthermie-Anlage optimal nutzen und alle Hausbewohner jederzeit mit genug warmem Wasser versorgen?

Dann ist der Solarspeicher SEM-1 die richtige Wahl, denn er bietet Ihnen einen hohen Warmwasserkomfort. Seine Leistungsstärke zeigt sich besonders dann, wenn z.B. in den Morgenstunden sehr viel Wasser gleichzeitig gebraucht wird. Er ist das ideale Gerät für Mehrfamilienhäuser und in unterschiedlichen Speichergrößen erhältlich.

Das Besondere seiner Funktionsweise: Der Speicher erhitzt das Wasser mit zwei integrierten Wärmetauschern, d.h. wahlweise mit der Wärme Ihrer Solaranlage oder mit der Energie aus Ihrem Heizgerät. In der warmen Jahreszeit liefert die Sonne genug Energie, so dass Ihr Wärmeerzeuger komplett ausgeschaltet bleiben kann und keine Heizkosten anfallen. In den kälteren, sonnenarmen Monaten sorgt die Kombination der Wärmetauscher für einen wirtschaftlichen Betrieb.

Eigenschaften und Details SEM-1-500:

• Geringe Wärmeverluste durch hochwertigen PU-Hartschaum oder Polyestervlieswärmedämmung unter dem Folienmantel des Speichers
• Behälterinnenwand und Wärmetauscher korrosionsgeschützt durch Doppelschicht-Emaillierung und Magnesium-Schutzanode
• Große Wärmetauscherflächen sorgen für kurze Aufheizzeit und hohe Warmwasserdauerleistung
• Seitlicher Flansch für zusätzlichen Wärmtauscher und Wartung
• Anschluss für Elektrozusatzheizung
• Optimiertes Durchmesser-/Höhenverhältnis für gute Temperaturschichtung
• 5 Jahre Gewährleistung auf Standspeicher
• 2 Jahre auf elektrische und bewegliche Teile

Technische Daten SEM-1-500:

• Energieeffizienzklasse: C
• Speicherinhalt: 500 l
• Bereitschaftswärmeaufwand: 2,44 kWh/24h
• Speicherdauerleistung 80/60-10/45°C (Heizung): 20 kW – 490 l/h
• Leistungskennzahl (Heizung): 6
• Primär-Heizwasser: 10 bar / 110°C
• Sekundär-Warmwasser : 10 bar / 95°C
• Wärmetauscherfläche (Heizung): 1 m²
• Wärmetauscherfläche (Solar): 1,8 m²
• Gesamthöhe: 1780 mm
• Durchmesser mit Wärmedämmung: 850 mm
• Durchmesser ohne Wärmedämmung: – mm
• Kippmaß mit Wärmedämmung: 1935 mm
• Gewicht: 182 kg

Lieferumfang:

• 4 Stk. Hochleistungs-Sonnenkollektor CFK-1 – 7700778
• 6 Stk. Kompensator Kollektorverschraubung – 2000030
• 1 Stk. Warmwasser-Solarspeicher SEM-1-500 – 2444850
• 1 Stk. flexibles Anschluss-Set – 2482381
• 1 Stk. Anschluss-Set für 1 Kollektorfeld – 2482410
• 1 Stk. Membran-Ausdehnungsgefäß 35L – 2483075
• 1 Stk. Kollektorschienen verbinder Set – 2484922
• 1 Stk. Solarpumpengruppe 10 – 2484991
• 1 Stk. Solarmodul SM2-2 – 2745869
• 1 Stk. Wärmeträgerflüssigkeit ANRO 30kg – 3501522
• 2 Stk. Aufdach-Montageset Alu+ Falz-Ziegel – 7701670

Hersteller-Artikel-Nr. 7700778W12
