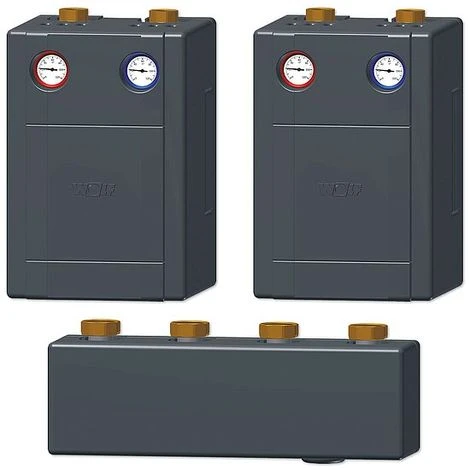

WOLF Paket Verrohrungsgruppen Für Heiz- Bzw. Mischerkreise Mit Verteilerbalken

Eigenschaften

• Form: Rechts
• Metall: Messing

WOLF Paket Verrohrungsgruppen Heiz- und Mischerkreis mit Verteilerbalken

Einsatzzweck:

Zur Regelung eines Mischerkreises für Fußbodenheizung (FBH) und eines Heizkreises für Heizkörper (Mischbetrieb)

Bei Mischbetrieb sorgt die Verrohrungsgruppe Heizkreis für die höhere Temperatur der Heizkörper und die Verrohrungsgruppe Mischerkreis für die niedrige Vorlauftemperatur der FBH (Beispiel: Dachgeschoß/Schlafräume: Heizkörper – Erdgeschoß/Wohnräume: Fußbodenheizung).

Vorteile:

Bei größeren Heizflächen ist es von Vorteil, eine zusätzliche Heizkreis-Pumpe einzubauen, da die interne Pumpe einer Gastherme sonst an ihre Grenzen stoßen kann. Durch den Einsatz der Verrohrungsgruppe Heizkreis ist durch die zusätzliche Pumpe eine ausreichende hydraulische Versorgung der Heizkörper gewährleistet.

Bei Einsatz der Verrohrungsgruppe Mischerkreis ist durch kontrolliertes Zuführen von abgekühltem Rücklaufwasser zum Heizungs-Vorlauf eine genaue Regelung der Vorlauftemperatur möglich. Ziel ist die Bereitstellung niedriger Vorlauftemperaturen, wie diese bei einer Fußboden- oder Wandheizung benötigt werden. Durch konstanten Soll-Ist-Abgleich zwischen Vorlauf-Temperaturfühler und Mischermodul MM-2 regelt der Mischermotor auf das Grad genau die erforderliche Vorlauftemperatur.

bestehend aus:

WOLF Verrohrungsgruppe Heizkreis DN25-60 – Art.-Nr. 2072135

bestehend aus:

• Hocheffizienzpumpe (EEI < 0,20) selbstregelnd, mit Kabel steckerfertig verdrahtet
• Kugelhähne mit Thermometer in Vor- und Rücklauf
• Schwerkraftbremse ohne Überströmventil
• Design-Wärmedämmschalen aus EPP

Eigenschaften und Details:

• Gruppe komplett montiert
• Hydraulisch und elektrisch geprüft
• Einfacher Tausch Vorlauf von links nach rechts

Technische Daten:

• Anschluss unten flachdichtend 1 1/2″
• Anschluss oben Übergangsverschraubung 1″ Innengewinde
• Abmessungen (H x B x T): 384 x 250 x 260 mm
• Stutzenabstand: 125 mm

WOLF Verrohrungsgruppe Mischerkreis DN25-60 – Art.-Nr. 2072139

bestehend aus:

• Hocheffizienzpumpe (EEI < 0,20) selbstregelnd, montierter Mischermotor, beides mit Kabel steckerfertig verdrahtet
• Kugelhähne mit Thermometer in Vor- und Rücklauf
• Schwerkraftbremse ohne Überströmventil
• Design-Wärmedämmschalen aus EPP

Eigenschaften und Details:

• Gruppe komplett montiert
• Hydraulisch und elektrisch geprüft
• Einfacher Tausch Vorlauf von links nach rechts

Technische Daten:

• 3-Wege-Messing-Mischer kvs=10
• Anschluss unten flachdichtend 1 1/2″
• Anschluss oben Übergangsverschraubung 1″ Innengewinde
• Einstellbarer Bypass
• Abmessungen (H x B x T): 384 x 250 x 260 mm
• Stutzenabstand: 125 mm

WOLF Verteilerbalken – Art.-Nr. 2072197

Eigenschaften und Details:

• Für 2 Heiz- bzw. Mischerkreise
• Mit thermisch getrenntem Vor- und Rücklauf
• Design-Wärmedämmschalen aus EPP
• Dreh- oder versetzbar durch 3 kesselseitige Anschlussstutzen
• Beiliegende Wandhalterung

Technische Daten:

• Anschluss unten flachdichtend 1 1/2″
• Anschluss oben flachdichtend mit Überwurfmutter 1 1/2″
• Abmessungen (H x B x T): 168 x 500 x 140 mm
• Stutzenabstand: 125 mm

Lieferumfang des Sets:

• 1 Stk. WOLF Verrohrungsgruppe Heizkreis DN25-60 (Hersteller-Artikel-Nr. 2072135)
• 1 Stk. WOLF Verrohrungsgruppe Mischerkreis DN25-60 (Hersteller-Artikel-Nr. 2072139)
• 1 Stk. WOLF Verteilerbalken für 2 Heiz- bzw. Mischerkreise (Hersteller-Artikel-Nr. 2072197)
